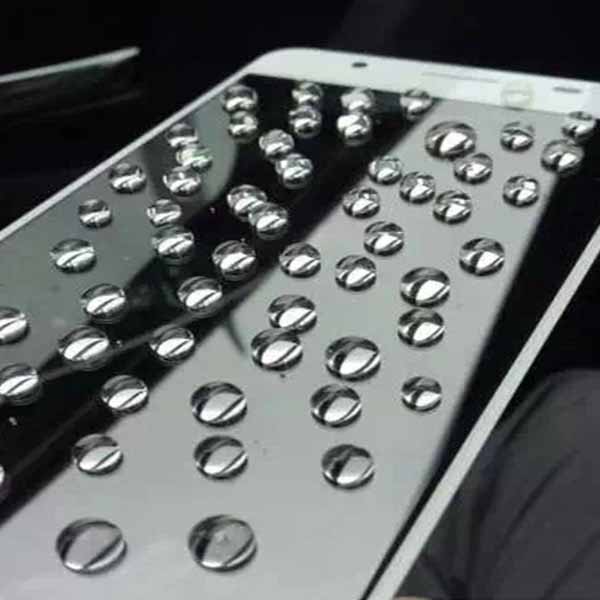

AF是由特殊結構的氟矽樹脂配制而成的一種含氟塗料。具有良好的疏水疏油效果，與常規的氟矽烷相比，耐磨性及爽滑度有瞭很大的提升。主要應用於各種手機玻璃蓋闆、玻璃保護貼、電子顯示屏、光學鏡片以及金屬等基材的表面防指紋處理（表面達到荷葉水珠效果、防水防污防指紋），特别是符合高鋁矽玻璃的防指紋油處理。

【産品規格】

  外觀(guān)：無色或淺黃(huáng)色透明液體

【産品特點】

①不改變(biàn)原有紋(wén)理；

②具有優越的附著(zhe)力，於(yú)表面形成完整分子結構；

③良好的光學(xué)性能，透明，低粘度；

④極(jí)低的表面張(zhāng)力，良好的疏水疏油效果；

⑤耐氣(qì)候、耐化學(xué)性優良；

⑥耐摩擦性極(jí)佳；

⑦具有良好、耐久的防污、化學(xué)特性；

⑧較(jiào)低的動(dòng)摩擦系數，提供高質量手感。

【性能參數參考】

項目	參數
水接觸角	113—117
油性接觸角（n-十六烷）	72
滑動角	<10°
動摩擦系數	<0.03
耐磨性	來回摩擦3000次後（負(fù)重1kg，0000#鋼絲絨，接觸(chù)面積10mmx10mm），水接觸(chù)角大於(yú)105°
膜層厚度	12-20nm
膜層硬度（在玻璃上）	Min 6H以上

【應用方法】

 1、防指紋油溶液的配制：配以合适的溶劑稀釋使用，建議稀釋比例爲0.1~1%（質量比），建議使用的稀釋劑（溶劑）包括：

² 3M的HFE-7200，HFE-7100等；

² 全氟烷烴(tīng)，如全氟己烷、全氟庚烷、全氟辛烷等

本品(用稀釋劑稀釋成0.1-0.5%（質量比）的溶液備用，配好的溶液應密封好，避免長時間與空氣接觸，防止受潮、並低溫保存；另配制好的溶液應盡快使用。

2、使用方法：

² 待處理的基材（材質）用超聲波（或等離子機處理）使得基材表面清潔(jié)、幹(gàn)燥、無浮沉粉灰、無油脂等污染物。

² 本品稀釋液使用塗布法、噴塗法或浸泡法對基材表面進行處理，並給於足夠的固化時間（室溫下幹燥10小時以上固化），或在室溫下靜置幾(jǐ)分鍾後(hòu)，至120-150°C烘箱固化 30min；或根據企業自行確認最佳的固化方案。或者使用本品原液通過PVD鍍膜到基材表面。

² 待基材固化後用超聲波清洗掉多餘的防指紋油或雜質，或用無塵(chén)布擦掉多餘的産(chǎn)品。

【危險類别】

    對(duì)眼睛和皮膚(fū)有刺激作用

【包裝規格】

 30kg

【運輸與貯存】

    運輸過(guò)程中防止撞擊(jī)和擠壓，防止暴曬，按一般危險品運輸；

     密封儲(chǔ)存於(yú)陰涼、幹燥通風處，防潮防水，遠離火源、熱源。需要防潮！

【注意事項如下】

1. 使用時請用保護手套和保護眼鏡, 萬一接觸眼睛，立即使用大量清水沖(chōng)洗並(bìng)送醫診治。

2. 請在通風(fēng)好的環(huán)境下使用。

本資料是以深圳裕滿實業公司認爲可靠的技術資料爲基礎的，免費提供，僅有技術背景的人員參考，使用者應自行處理並(bìng)承擔由此引起的責任。由於(yú)使用條件超出本公司的控制範圍，對於(yú)與本資料有關的任何使用，本公司無法提供直接或暗示的保證，且不對使用本資料負任何法律責任。本文中所述的任何資料都不應當成使用上的許可或侵犯任何權力的建議。

免烤型

産品型号：F-300 ， 30千克包裝

F-300-特點：免烤 手感爽滑，不挑稀釋(shì)劑(jì)，水滴角115-119°，表面潔淨度高，适合中低端産品性價配比濃度-0.2-0.3%。

F-300-特點：初始水滴角115-120°适合标準2X2免烤耐磨1500-2000次（工藝）要求1000W雙頭等子噴塗，噴塗完放置4-8個小時，磨後105°測試鋼絲球耐磨注意濕度控制在50%以内，鋼絲球平整，噴塗之前留意玻璃表面基材的潔淨度。配比濃度0.35-0.4%

F-300-特點：

适合标準2X2免烤耐磨2000-3000次鋼絲球耐磨 放置時間4-8小時，濕度40% 磨後110 °

雙頭等離子1000W功率建議配比濃度0.4%-0.5%手感爽滑，不挑稀釋(shì)劑(jì)，水滴角115-119°，表面潔淨度高。

AF烘烤型（1x1  2x2）:

産品型号：F ---300   1X1高溫耐磨

工藝：1 玻璃基材清洗幹淨水滴角度小於15度

F-300産品噴塗工藝
前清洗	清洗後(hòu)水滴角不超過(guò) 15°。
噴塗工藝	l 噴塗量：單(dān)噴嘴，每個(gè)噴嘴3.0g/15S； l 噴嘴高度：30mm； l 噴(pēn)嘴移動(dòng)速度：750mm/s； l 噴嘴橫(héng)軸寬(kuān)度：600mm； l 傳送帶走速：7mm/s； l 霧(wù)化壓(yā)力：1-1.1kg/cm3； l 總流量：48g/m2；
固化工藝	160℃，烘烤 20min，烘幹(gàn)後(hòu)靜置1h後(hòu)再清洗；
噴塗環境	相對(duì)濕度≤45%、環(huán)境溫度爲 20～23℃；
其他	1. 檢測(cè)用鋼(gāng)絲絨、橡皮擦需放置在20%濕度恒溫恒濕箱 中保存； 2. 等離(lí)子高度應設置在 1mm~3mm，将等離(lí)子強度盡(jǐn)可 能調(diào)高，確(què)保基材活性基的均勻性； 3. 做藥水測(cè)試時，應確(què)保無水乙醇純度爲99.9%，且應 在恒溫恒濕(shī)條(tiáo)件下密封保存，嚴格控制含水量； 4. 鋼絲絨測(cè)試時，確(què)保鋼絲絨平整，墊層厚度（一般爲 3 層(céng)）依鋼絲絨粗細适當(dāng)調整。
